Паспорт 6А12П станок консольно-фрезерный с программным управлением. Паспорт 6А12Р станок консольно-фрезерный. Луганский станкостроительный завод.
Руководство по эксплуатации, 1970г. - 6A12P_6A12R_Frezer.djvu
Электросхема принципиальная консольно-фрезерного станка 6А12П - 6A12P_elektro.djvu

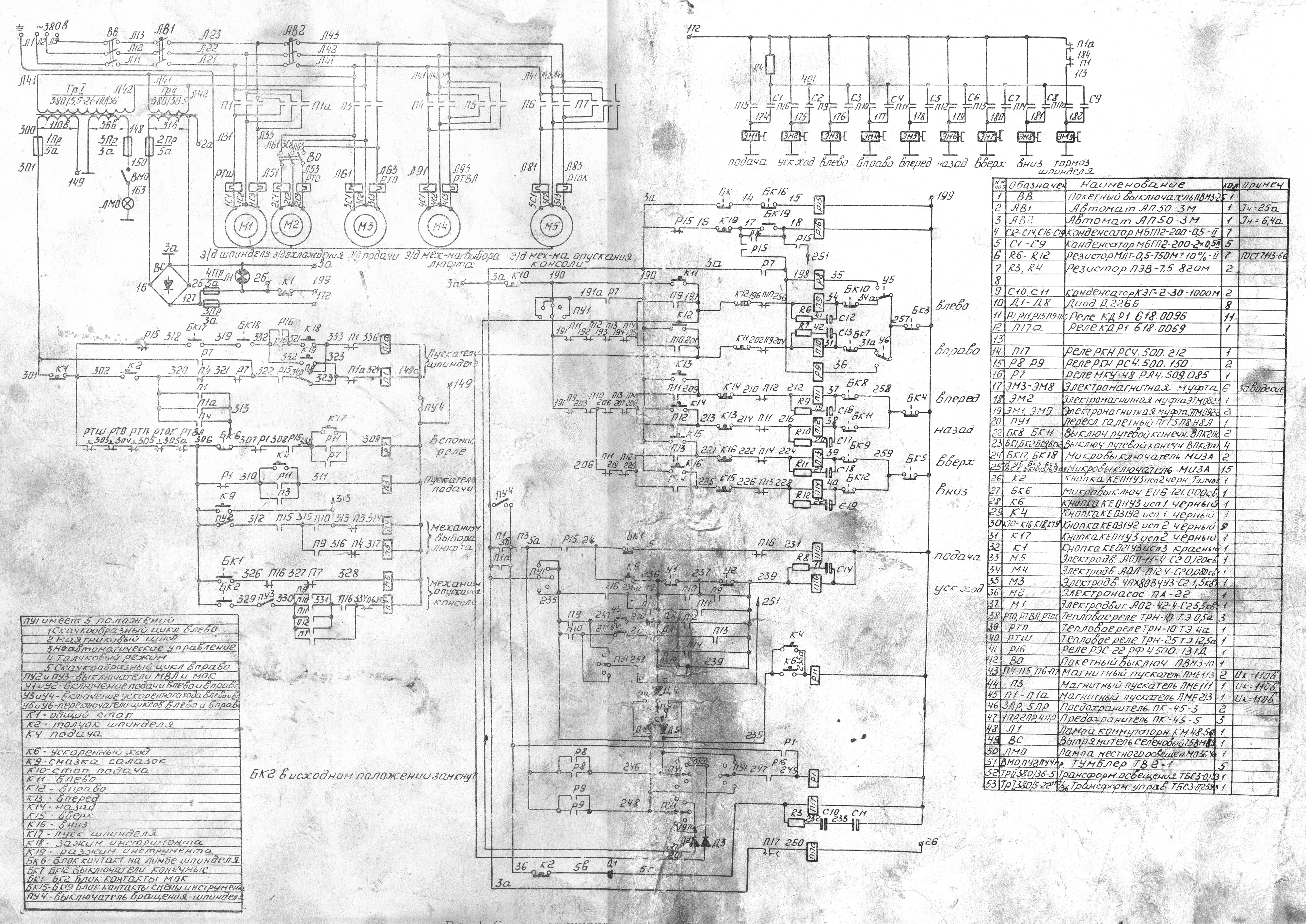

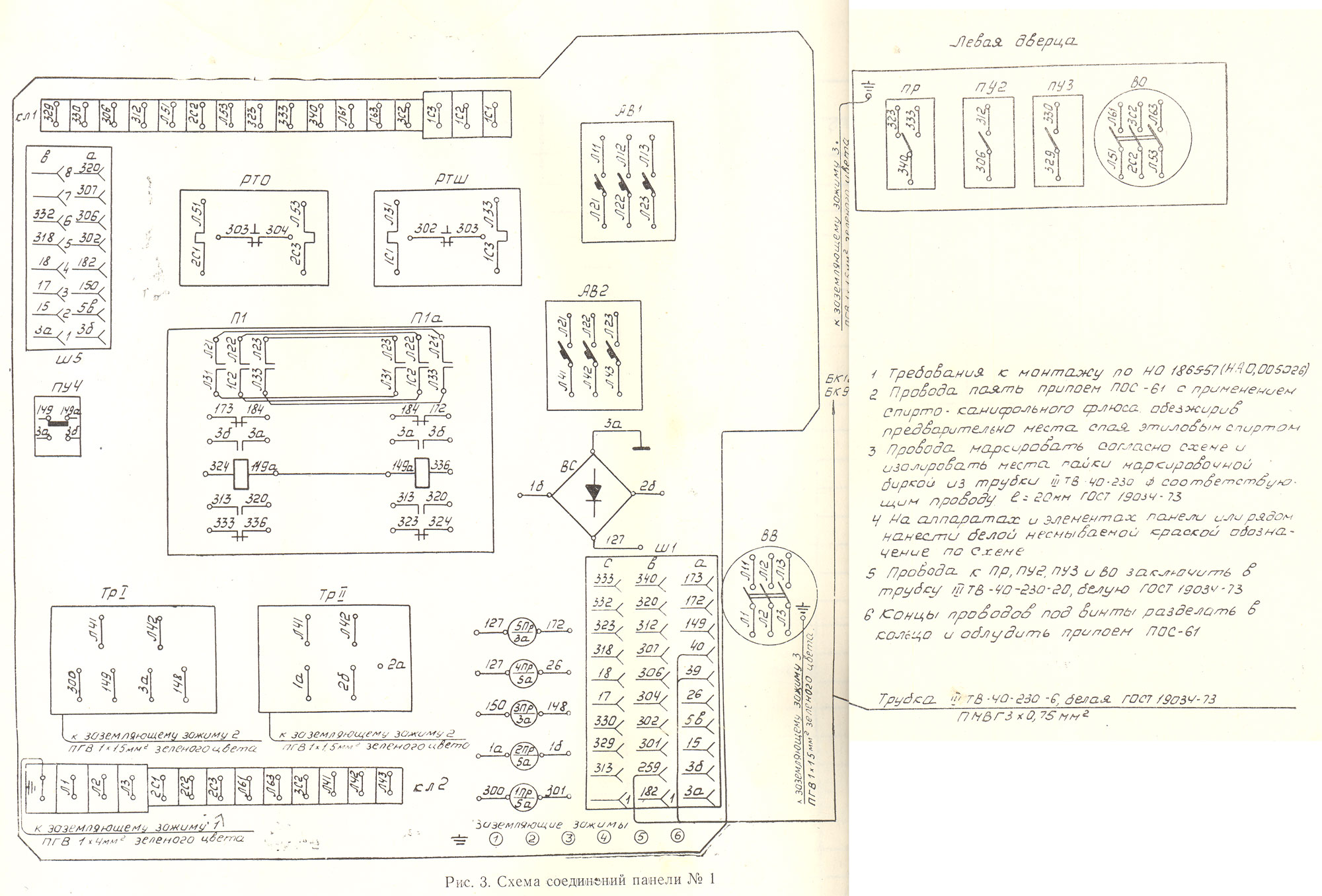

Скачать еще файлы по электрике, электросхемы станка 6С12
http://www.hobbycnc.ru/docs/6C12_1.jpg
http://www.hobbycnc.ru/docs/6C12_2.jpg
Консольно-фрезерный станок 6А12П с программным управлением предназначен для выполнения всех видов фрезерных работ. Система программного управления дает возможность осуществлять в любой последовательности прямолинейные перемещения стола в трех прямоугольных координатах в пределах 24 переходов. Станок используется для автоматической обработки различных ступенчатых поверхностей, фрезерования прямоугольной спирали, расточки отверстий, фрезерования шпоночных канавок, выполнения маятникового, скачкообразного, строчного циклов, обработки внутренней и наружной рамок и т. д. При работе станка 6А12П по программе обеспечивается высокая степень точности (+0,05 мм). Это достигается введением в привод подач узла замедления, сводящего до минимума инерционные перебеги стола и обеспечивающего высокую стабильность размеров при повторении циклов. На станке предусмотрен также автоматический отвод детали от инструмента при ускоренных ходах стола и возврат ее в исходное положение при переходе на ,рабочую подачу, что предохраняет обработанную поверхность от повреждений инструментом. Это сокращает машинное время, необходимое для вывода инструмента из зоны резания. Гидравлический механизм выбора люфта в паре винт-гайка способствует сохранению постоянного натяжения независимо от степени износа гайки. В связи с этим можно широко применять на станке прогрессивный метод попутного фрезерования. Конструкцией гидравлического механизма предусматривается возможность регулирования степени натяжения в винтовой паре в зависимости от режима резания. Наличие на станке поворотной головки и возможность перемещения шпинделя в осевом направлении позволяют производить фрезерование под различными углами. Кнопочное управление станка - гибкое: одновременно можно осуществлять два три движения стола (рабочую и замедленную подачи) или ускоренный ход. При помощи кнопок осуществляется также толчковый режим (движение стола только при нажатой кнопке). В электросхеме станка предусмотрена возможность включения его в автоматическую линию, а при наличии загрузочного устройства - превращения станка в автомат. Два, три и более станков модели 6А12П может обслуживать один рабочий. Станок 6А12Р унифицирован со станком 6А12П. Однако он не имеет программного управления и, значит, пульта набора и считывания программы, блоков электроупоров, электрооборудования, связанного с программным управлением, узла замедления в коробке подач. Система управления станком 6А12Р простая и удобная. В зависимости от потребностей производства возможны следующие варианты управления: вручную от рукоятки, кнопочное, автоматическое и полуавтоматическое (маятниковый и скачкообразный циклы). На станке 6А12Р могут быть установлены поворотный стол, делительная головка и ряд других приспособлений, повышающих технические возможности станка.
